Vnitřní a vnější rádiusy na CNC obrábění

Přehled rádiusových fréz, které používáme. Pokud přemýšlíte o rádiusu, zvolte si některý z nabídky, nemusí se pak kupovat zbytečně nástroj. Vy ušetříte a navíc, budete od nás mít vyfrézované díly dříve.

Vnější rádiusy

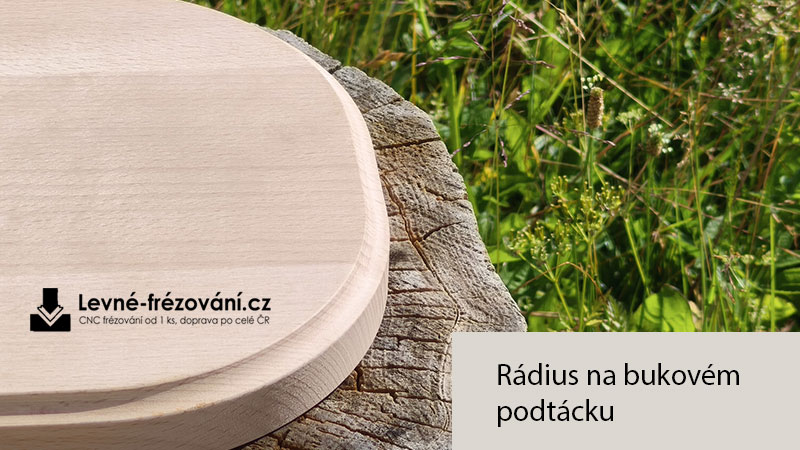

Rádiusy na zaoblení vnějších obvodových hran hliníku, dřeva a plastů. Zpravidla platí, čím větší rádius tím více práce, velký rádius se musí frézovat na vícekrát.

Vnější rádiusové frézy

Rádius:	Poznámka:
R 0,5 mm	jen drobné odjehlení
R 2 mm	malý rádius decentní
R 4 mm	střední rádius na desky od 10 mm
R 6 mm
R 9,5 mm (D 19)
R 12 mm (D 24)
R 12,5 mm (D 25)
R 16 mm (D 32)	velký rádius
R18 mm D 38 mm	extra velký rádius

Větší rádiusy frézujeme na celé korpusy.

Vnitřní rádiusové frézy

Používají se na frézování drážek a otvorů, nebo také na formy. Zde platí pravý opak, velkým rádiusem je díl dříve hotový. A s malými rádiusy se musí jet pomalu, protože se mohou zlomit.

Vnitřní rádiusové frézy

Rádius:	Poznámka:
D2 (R1)	malý rádius
D3 (R 1,5 )	standartní nástroj
D4 (R2)
D6 (R3)	také klasika
D8 (R4)
D 9,5
D10 (R5)
D12 (R6)	Velký rádius na velké formy,
D14 (R7)
D12,5
D16
D18
D22
D25
D32 (R 16)	Obrovský rádius

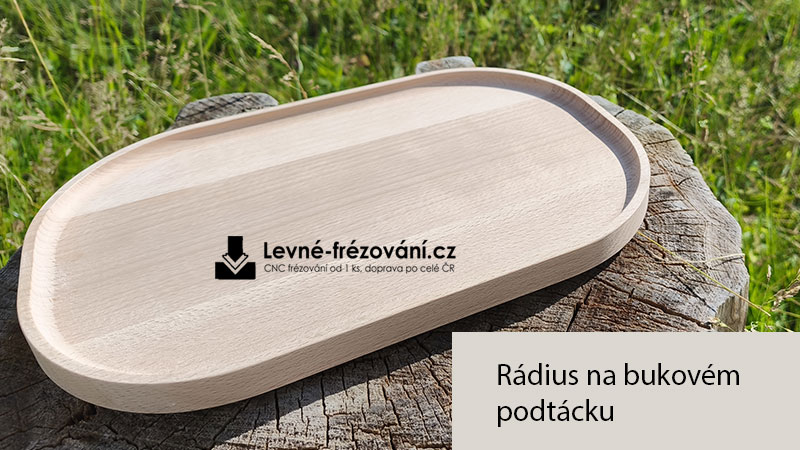

Ukázky použití vnitřní rádiusové frézy na CNC
